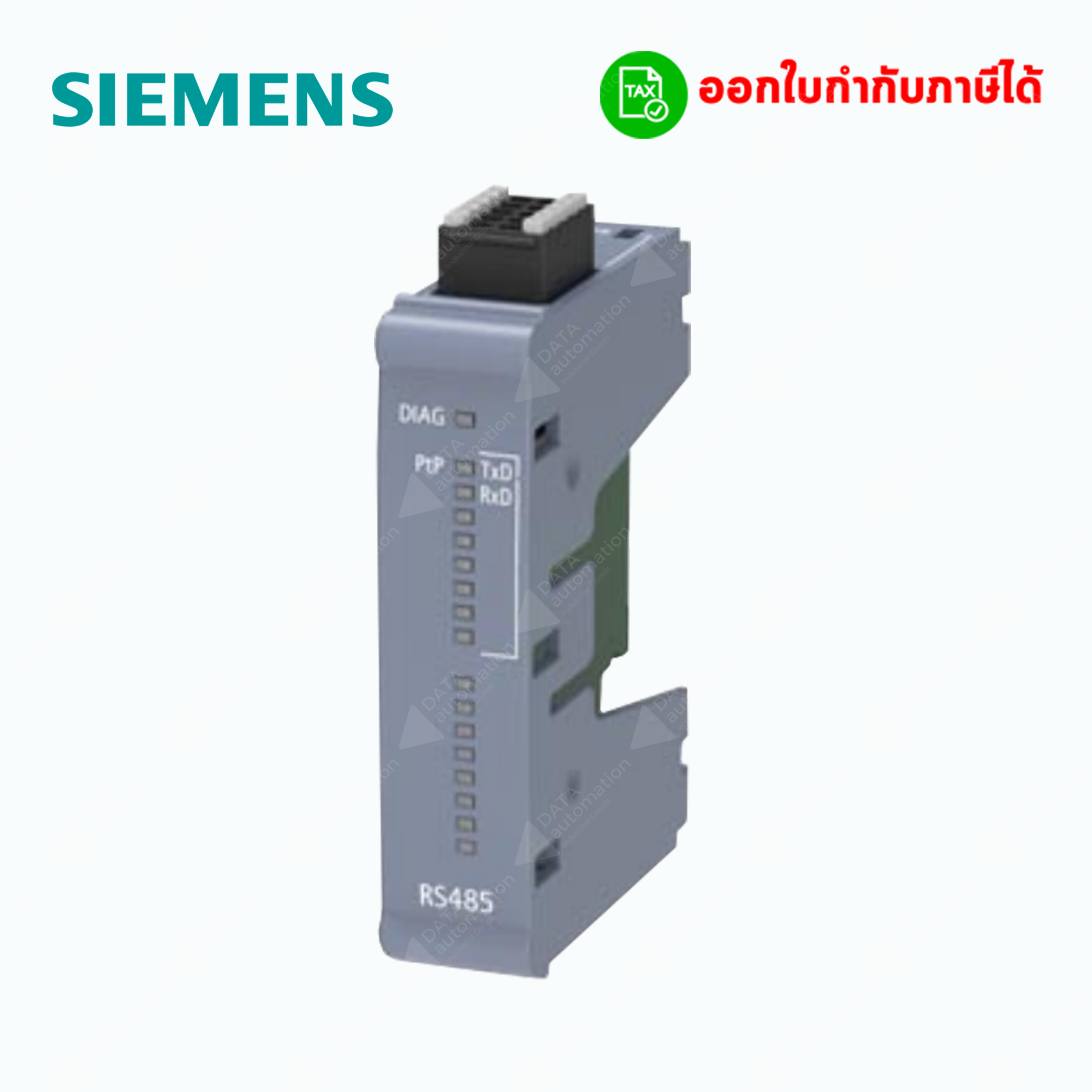

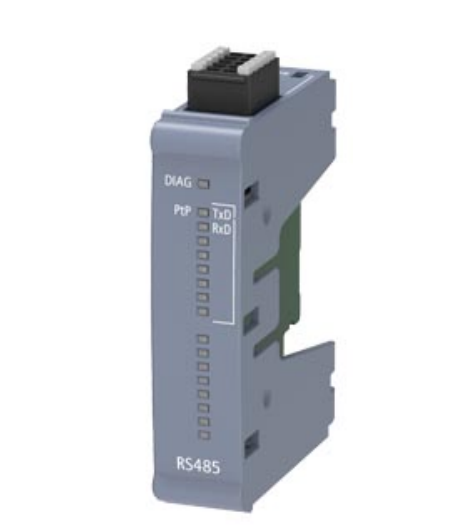

Siemens SIMATIC S7-1200 G2 Communication Module CB 1241

6ES7241-1CA50-0XB0 (CB 1241)
✅ หน้าที่หลักของ Communication Module

• เพิ่มจำนวนพอร์ตสื่อสาร Ethernet/Serial
• รองรับโปรโตคอลเพิ่มเติม เช่น
• Modbus TCP / Modbus RTU
• PROFINET / OPC UA (ตามรุ่น CPU/Module)
• เชื่อมต่อกับ HMI, Servo Drive, ระบบ SCADA หรือ PLC ตัวอื่น
• ขยายระบบเครือข่าย Automation ให้รองรับ topology มากขึ้น เช่น
• Line
• Ring
• Industrial Ethernet

รายละเอียดสินค้า CB 1241 RS485 (6ES7241-1CA50-0XB0)

แหล่งจ่ายผ่าน backplane bus: 5 V DC, typ. 75 mA

กำลังเสีย (Power loss): typ. 0.4 W

อินเทอร์เฟซ: RS-485 (หนึ่งช่อง)

ความเร็วการส่งข้อมูลสูงสุด: 250 kbit/s (ระบุ “max. 250 kbit/s”)

ความยาวสายสูงสุด: 1 000 m (ขึ้นอยู่กับอัตราการส่ง)

ความต่างศักย์ (Isolation) ระหว่างสัญญาณ RS-485 กับกราวด์: 707 V DC (type test)

ขนาดสายที่แนะนำ: AWG 24–18 (0.2 mm² – 0.8 mm²)

Termination / bias: มี termination ภายใน 300 Ω ให้เชื่อมใช้งานเมื่อสายยาว (>50 m)
อุณหภูมิการใช้งาน:

• การติดตั้งแบบแนวนอน: -20 °C ถึง +60 °C
• การติดตั้งแบบแนวตั้ง: -20 °C ถึง +50 °C

ความชื้น: สูงสุด 95% ที่ 25 °C (ไม่มีการควบแน่น)

ชั้นป้องกัน (Degree of protection): IP20

ทดสอบแรงสั่น/แรงกระแทก:

• Shock: IEC 60068-2-27 (15 g, 11 ms)
• Vibration: IEC 60068-2-6 (3.5 mm @ 5-8.4 Hz, 1g @ 8.4-150 Hz)

ขนาด: กว้าง 15 มม. × สูง 62 มม. × ลึก 63 มม.

น้ำหนัก: ประมาณ 29 g

โปรโตคอล &คุณสมบัติพิเศษ

• รองรับโปรโตคอล: Freeport, ASCII, Modbus RTU (master & device), USS (ผ่าน library function)
• LED แสดงสถานะ: DIAG LED มีอยู่ เพื่อแสดงสถานะโมดูล / ข้อผิดพลาด
